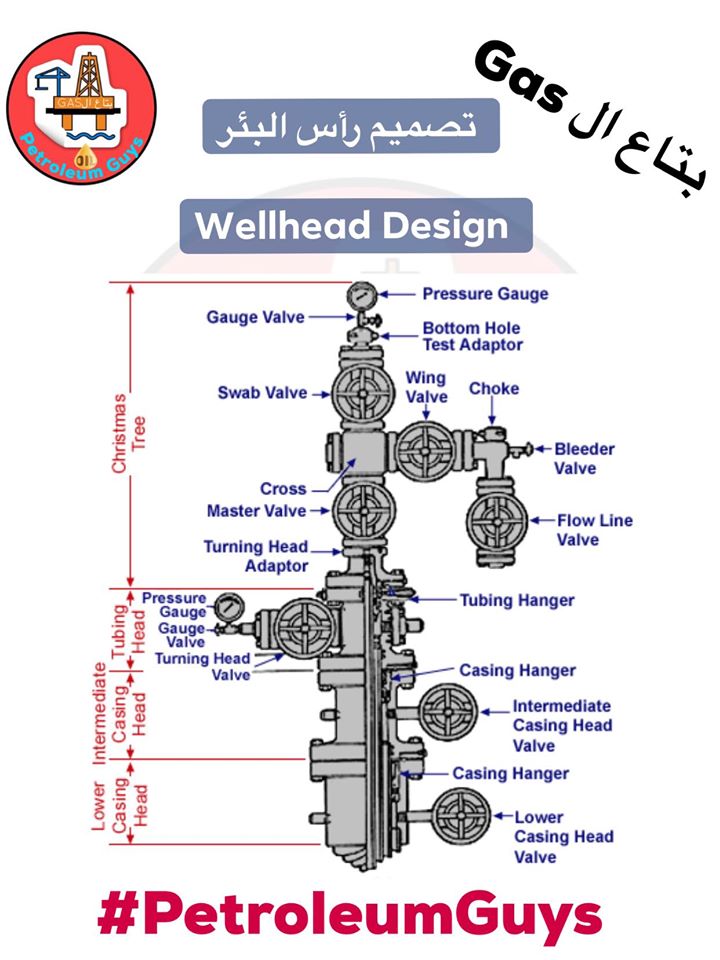

Wellhead design - تصميم رأس البئر

-

معلومات عن #رأس_البئر
#WELLHEAD
من حيث التصميم

رأس البئر هو عبارة عن مجموعة من الصمامات ذات القدرة على تحمل الضغط العالي نظريا من
1 K to 15 k , k هنا تعني الف و مضاعفتها
مجموعة الصمامات متصلة بكتلة من الصلب المعالج و المخروط من الداخل كفرغات لاستقبال بوابات الصمامات أو للتوصيل بين الصمامات المختلفة بشكل عام و هناك أنواع كثيرة لرأس البئر سواء من حيث الاستخدام او موقع الاستخدام .


معظم انواع الصمامات من النوع ذو البوابة المستطيلة لقدرتها على تحمل الضغط و سرعة خروج السائل من البئر ما يتم عمله باستمرار هو. الصيانة المستمرة لضمان اطول فترة عمل و الا يتم عمل صيانة للبئر
rigless work-over

الحد الأقصى للضغط يتم عن طريق فريق تصميم البئر وحساب ما يسمى
باقصى ضغط متوقع على السطح من الإنتاج
ويعرف اختصارا
MASP MAXIMUM ALLOWABLE SURFACE PRESSURE

MASP, psi = percentage of casing burst x casing burst pressure, psi

تلك النسبة تتفاوت من شركة لأخرى في الأغلب هي ٨٠ ٪؜ من اقصى ضغط تتحمله اخر اعمق مواسير بطانة
ما يعرف casing burst pressure

او يحسب بطريقة اخرى اقصى ضغط للخزان الصخري +عامل امان

و يختلف بحسب نوع الموائع في الخزان وover balance و apl

وهذا ينطبق على بقية الأجزاء ايضا من معلقات مواسير سواء بطانات او انتاج و
x-mass tree

المكونات المختلفة من أعلى لاسفل
او ما يقابلنا هو الTreeCap
و يليها او صمام وهو ما يعرف بال swap valve
و يستخدم بشكل أساسي لدخول و خروج معدات الصيانة او تسجيلات الآبار او غيرها لعزل الانتاج للخروج من اعلى رأس البئر لحين تركيب المعدات ويفتح مرة اخرى و يغلق عند الانتهاء

يليه رأسيا ما يعرف بالصمام الرئيسي او master valve
ومع يليه صمام اخر كاحتياطي حال فشل الصمام لاي سبب او عمل عزل له لاي سبب

ممكن ان يكون الصمام الرئيسي من النوع الذي يغلق ويفتح بشكل هيدروليكي عن طريق مضخات مخصصة لذلك

ال لجانبين يوجد صمامي الانتاح و القتل
الانتاج يوجد على نفس الخط صمام بوابة كاحتياطي و صمام adjustable chock valve لضبط الإنتاج على مقياس معين من ١ ال ٦٤ جزء من البوصة
يلي ذلك المكونات المختلفة لرأس البئر

wellhead components

THS معلق مواسير الانتاح✔️
CHS معلق مواسير البطانة✔️
و يكون بعدد مواسير البطانة الا في حالة الcasing liner
CHH معلق ماسورة البطانة السطحية✔️

Casing clamp الذي يحيط البطانة ✔️✔️السطحية لترتكز على سطح الأرض بوزنها
